Shop Drawing Là Gì? Vai Trò Quyết Định Trong Thi Công Nội Thất Chuẩn Xác

Không ít gia chủ chỉ quen thuộc với khái niệm bản vẽ thiết kế – nơi thể hiện ý tưởng không gian bằng phối cảnh 3D bắt mắt, mà bỏ qua một mắt xích âm thầm nhưng quyết định chất lượng thi công: shop drawing. Đây chính là bước chuyển hóa bản vẽ ý tưởng thành hướng dẫn thi công cụ thể, chi tiết đến từng milimet.

Tại The Present House (TPH), shop drawing được xem là một trong những công đoạn quan trọng nhất, quyết định việc một bản vẽ đẹp trên giấy có trở thành công trình chuẩn xác ngoài thực tế hay không. Bài viết sau đây sẽ giải thích shop drawing là gì, vì sao nó quan trọng, và cách TPH triển khai công đoạn này trong từng dự án.

Đặc biệt với các công trình có nhiều nội thất đóng theo yêu cầu riêng – tủ bếp kịch trần, vách ngăn CNC, kệ tivi liền tường – mức độ phức tạp trong thi công càng cao, vai trò của shop drawing càng trở nên rõ rệt. Đây không phải là bước có thể lược bỏ để tiết kiệm thời gian, mà là nền tảng giúp cả xưởng sản xuất và đội thi công cùng "nói chung một ngôn ngữ".

Shop Drawing Là Gì? Khác Gì Với Các Loại Bản Vẽ Kỹ Thuật Khác

1. Định Nghĩa Và Bản Chất Của Shop Drawing

Shop drawing (bản vẽ triển khai thi công) là bộ bản vẽ kỹ thuật chi tiết, được lập ra để hướng dẫn đội thi công và xưởng sản xuất thực hiện chính xác từng hạng mục nội thất – từ tủ bếp, tủ quần áo đến hệ trần, vách và các chi tiết trang trí.

Khác với bản vẽ concept hay phối cảnh 3D vốn tập trung thể hiện ý tưởng thẩm mỹ tổng thể, shop drawing thể hiện đầy đủ kích thước thực, cấu tạo liên kết, loại vật liệu và quy cách lắp đặt – tức là "ngôn ngữ" mà người thợ thi công và xưởng sản xuất có thể đọc hiểu và thực hiện chính xác.

Nói cách khác, nếu bản vẽ thiết kế trả lời câu hỏi "không gian sẽ trông như thế nào", thì shop drawing trả lời câu hỏi "làm thế nào để dựng nên không gian đó trong thực tế".

Ví dụ, một chiếc tủ bếp trên bản vẽ concept chỉ thể hiện hình khối và màu sắc tổng thể. Nhưng để sản xuất và lắp đặt đúng, xưởng cần biết chính xác độ dày ván, khoảng cách bản lề, vị trí ổ cắm âm tủ – tất cả đều được thể hiện trong shop drawing chứ không phải bản vẽ concept.

2. Phân Biệt Shop Drawing Với Bản Vẽ Thiết Kế, Bản Vẽ Kỹ Thuật

Bản vẽ thiết kế (concept, phối cảnh 3D) thể hiện ý tưởng tổng thể về phong cách, màu sắc, bố cục không gian – hướng đến người xem là gia chủ, chưa đủ chi tiết để thi công trực tiếp. Bản vẽ kỹ thuật (bản vẽ kiến trúc, kết cấu, điện nước) mô tả hệ thống tổng thể của công trình.

Trong khi đó, shop drawing đi sâu vào từng hạng mục nội thất cụ thể, bổ sung các chi tiết mà bản vẽ kỹ thuật tổng thể không thể hiện hết – ví dụ cấu tạo bên trong một tủ bếp, cách liên kết các module nội thất với nhau.

Ba loại bản vẽ này không thay thế nhau mà bổ trợ lẫn nhau, tạo thành một chuỗi thông tin liền mạch từ ý tưởng đến hiện thực. Thiếu một trong ba, chuỗi thông tin này dễ bị đứt gãy, dẫn đến sai lệch khi thi công.

Trong nhiều trường hợp, gia chủ chỉ được bàn giao bản vẽ thiết kế mà không biết rằng còn thiếu shop drawing – dẫn đến việc lầm tưởng công trình đã sẵn sàng để thi công, trong khi thực tế vẫn cần thêm một bước triển khai chi tiết nữa.

3. Nội Dung Một Bản Shop Drawing Gồm Những Gì

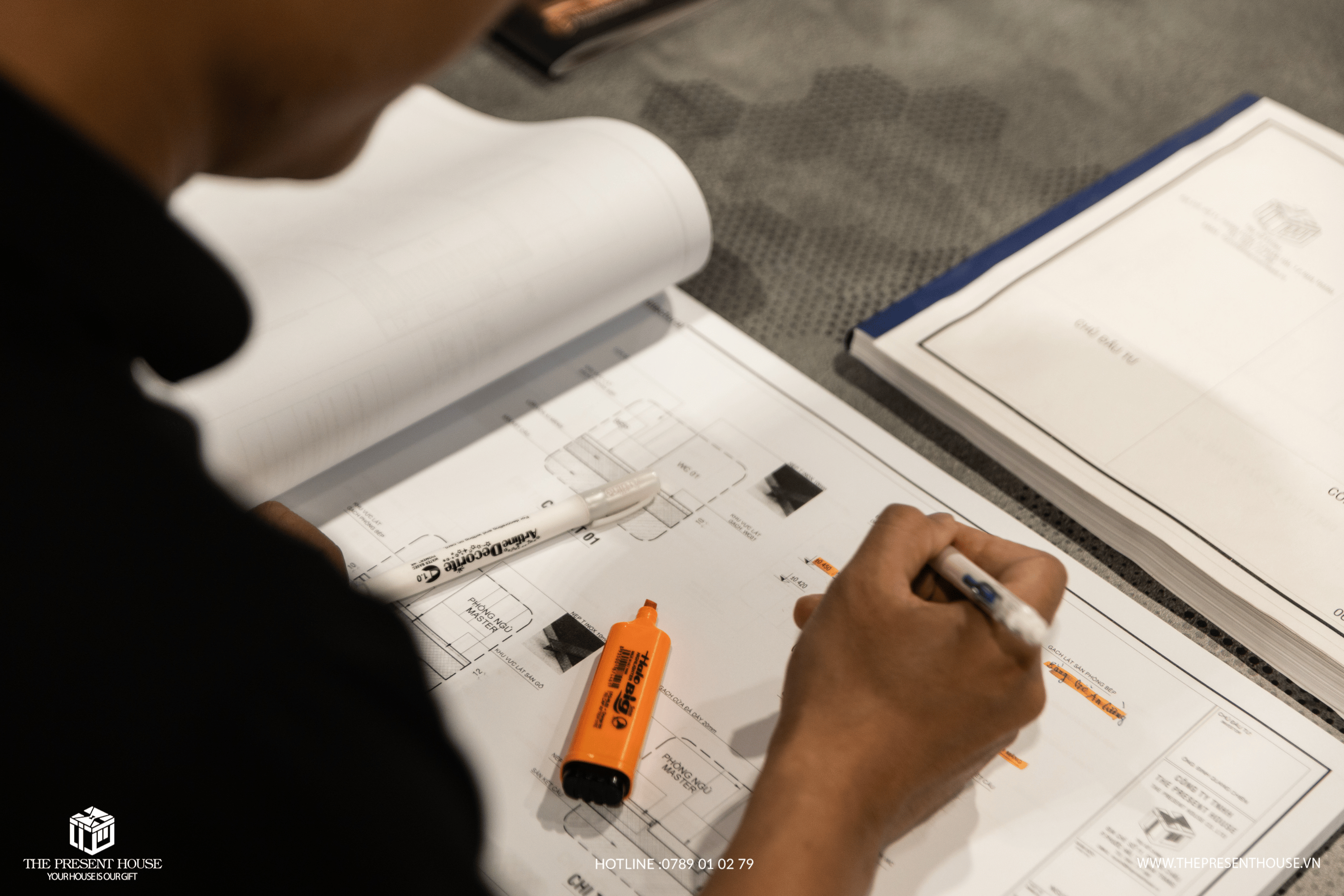

Một bản shop drawing đạt chuẩn thường thể hiện đầy đủ các thông tin cần thiết để đội thi công không phải tự suy đoán hay hỏi lại trong quá trình lắp đặt, bao gồm:

● Kích thước chi tiết của từng cấu kiện, module nội thất.

● Vật liệu, bề mặt hoàn thiện và quy cách sử dụng cho từng chi tiết.

● Phương án liên kết, lắp ráp giữa các bộ phận.

● Vị trí phối hợp với hệ thống điện, nước, chiếu sáng liên quan.

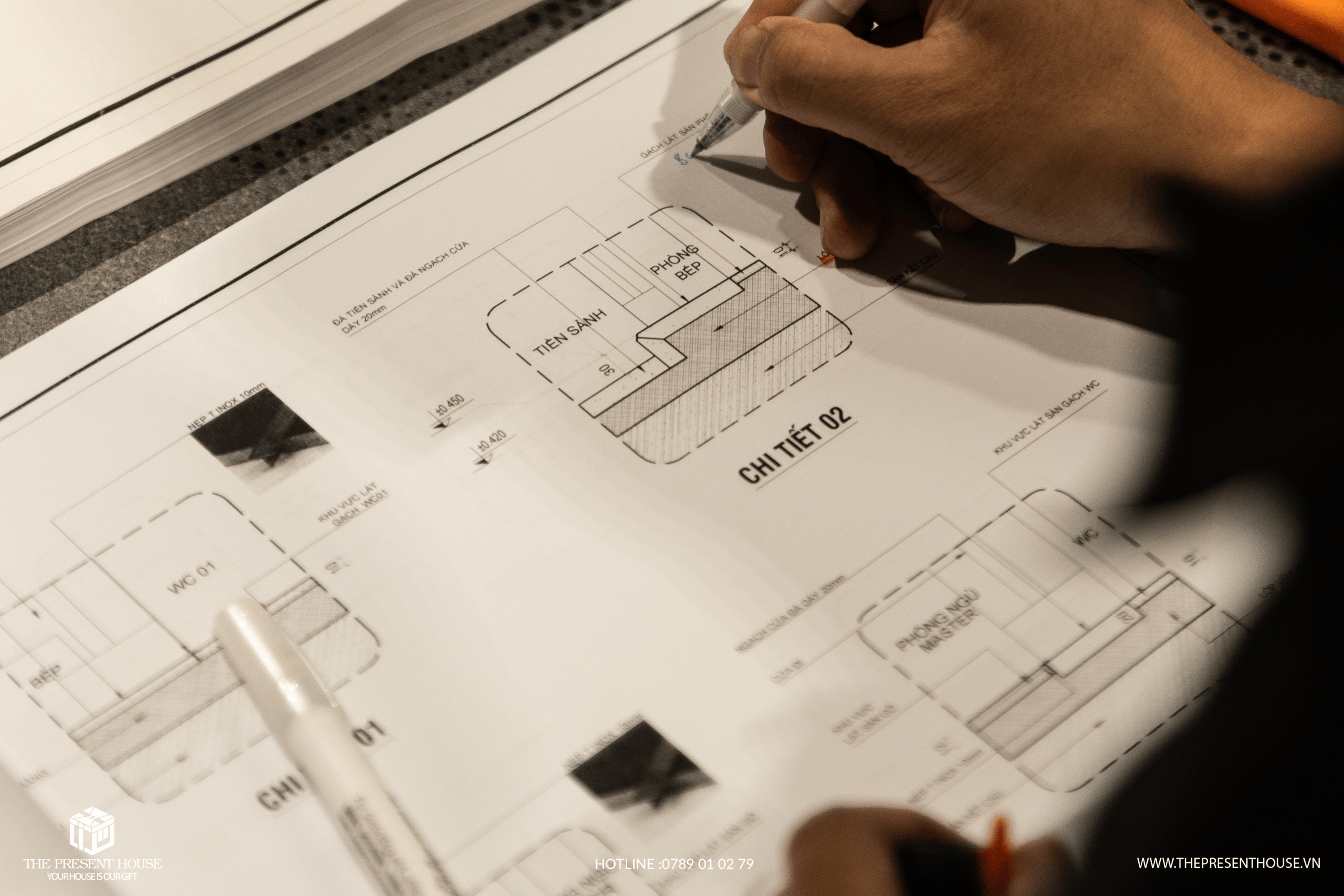

Với những hạng mục có yêu cầu kỹ thuật cao như tủ bếp tích hợp thiết bị điện, hệ trần thả đèn âm hay vách CNC nhiều lớp, shop drawing còn cần thể hiện thêm các mặt cắt chi tiết, giúp xưởng sản xuất hình dung đúng cấu tạo bên trong trước khi gia công.

Một bộ shop drawing càng chi tiết, sai số khi thi công thực tế càng được thu hẹp lại, và người thợ càng ít phải quay lại hỏi thêm thông tin trong lúc lắp đặt.

Vì Sao Shop Drawing Quan Trọng Trong Thi Công Nội Thất

Nhiều gia chủ chỉ nhận ra tầm quan trọng của shop drawing khi công trình đã xảy ra sai lệch – một chiếc tủ không vừa khít không gian, một chi tiết trang trí thi công sai vị trí. Đây là những rủi ro hoàn toàn có thể phòng tránh.

Trên thực tế, phần lớn tranh cãi giữa gia chủ và đơn vị thi công về sau đều bắt nguồn từ việc thiếu một bộ tài liệu tham chiếu đủ chi tiết ngay từ đầu – và đó chính là khoảng trống mà shop drawing được sinh ra để lấp đầy.

1. Hạn Chế Sai Sót Giữa Thiết Kế Và Thi Công Thực Tế

Khi không có shop drawing, đội thi công buộc phải tự diễn giải bản vẽ concept theo cách hiểu riêng, dễ dẫn đến sai lệch so với ý đồ thiết kế ban đầu. Shop drawing loại bỏ khoảng trống diễn giải này bằng cách quy định rõ ràng từng chi tiết, giúp đội thi công thực hiện đúng ý tưởng ban đầu mà không cần đoán định.

Đây là lý do những công trình có shop drawing đầy đủ thường có độ chính xác cao hơn hẳn so với thi công dựa hoàn toàn vào bản vẽ concept. Một sai lệch vài centimet ở khâu bản vẽ có thể khiến cả một module tủ không lắp vừa không gian thực tế, kéo theo việc phải chỉnh sửa hoặc làm lại.

2. Tối Ưu Vật Tư, Giảm Phát Sinh Chi Phí

Khi kích thước và vật liệu được tính toán chi tiết ngay từ shop drawing, xưởng sản xuất có thể lên kế hoạch cắt vật tư tối ưu, hạn chế lãng phí nguyên liệu thừa. Ngược lại, nếu thi công không dựa trên shop drawing chuẩn xác, tình trạng đo đạc lại, cắt sửa hoặc làm lại chi tiết sai sẽ phát sinh thêm chi phí và vật tư ngoài dự tính.

Về lâu dài, một bộ shop drawing chuẩn chính là công cụ kiểm soát ngân sách hiệu quả, không chỉ đơn thuần là bản vẽ kỹ thuật. Chi phí phát sinh do làm lại hoặc sửa chữa thường lớn hơn nhiều so với chi phí đầu tư cho một bộ shop drawing chỉn chu ngay từ đầu.

3. Đảm Bảo Tiến Độ Thi Công Chính Xác

Khi mọi thông số đã được xác định rõ trong shop drawing, xưởng sản xuất và đội thi công có thể triển khai song song nhiều hạng mục mà không phải chờ xác nhận lại thông tin giữa chừng. Điều này giúp rút ngắn đáng kể thời gian thi công tổng thể, đặc biệt với những công trình có nhiều hạng mục nội thất phức tạp cần triển khai đồng thời.

Ngược lại, việc thiếu shop drawing hoặc shop drawing không đầy đủ thường buộc đội thi công phải dừng lại để chờ xác nhận thêm thông tin, kéo dài tiến độ tổng thể của cả công trình ngoài dự kiến ban đầu.

Quy Trình Thực Hiện Shop Drawing Tại The Present House

Tại The Present House, shop drawing không phải là bước làm cho có, mà là một công đoạn được đầu tư nghiêm túc, gắn liền với văn phòng thiết kế nội bộ. Toàn bộ quá trình từ bóc tách bản vẽ đến khi bàn giao cho xưởng sản xuất đều được thực hiện bởi đội ngũ kỹ thuật của TPH, không qua trung gian bên ngoài.

Cách vận hành nội bộ này giúp rút ngắn thời gian trao đổi thông tin giữa các bộ phận, đồng thời đảm bảo tính nhất quán giữa bản vẽ thiết kế ban đầu và shop drawing triển khai sau đó, vì cùng một hệ thống con người theo dõi xuyên suốt dự án.

1. Bóc Tách Bản Vẽ Theo Từng Hạng Mục

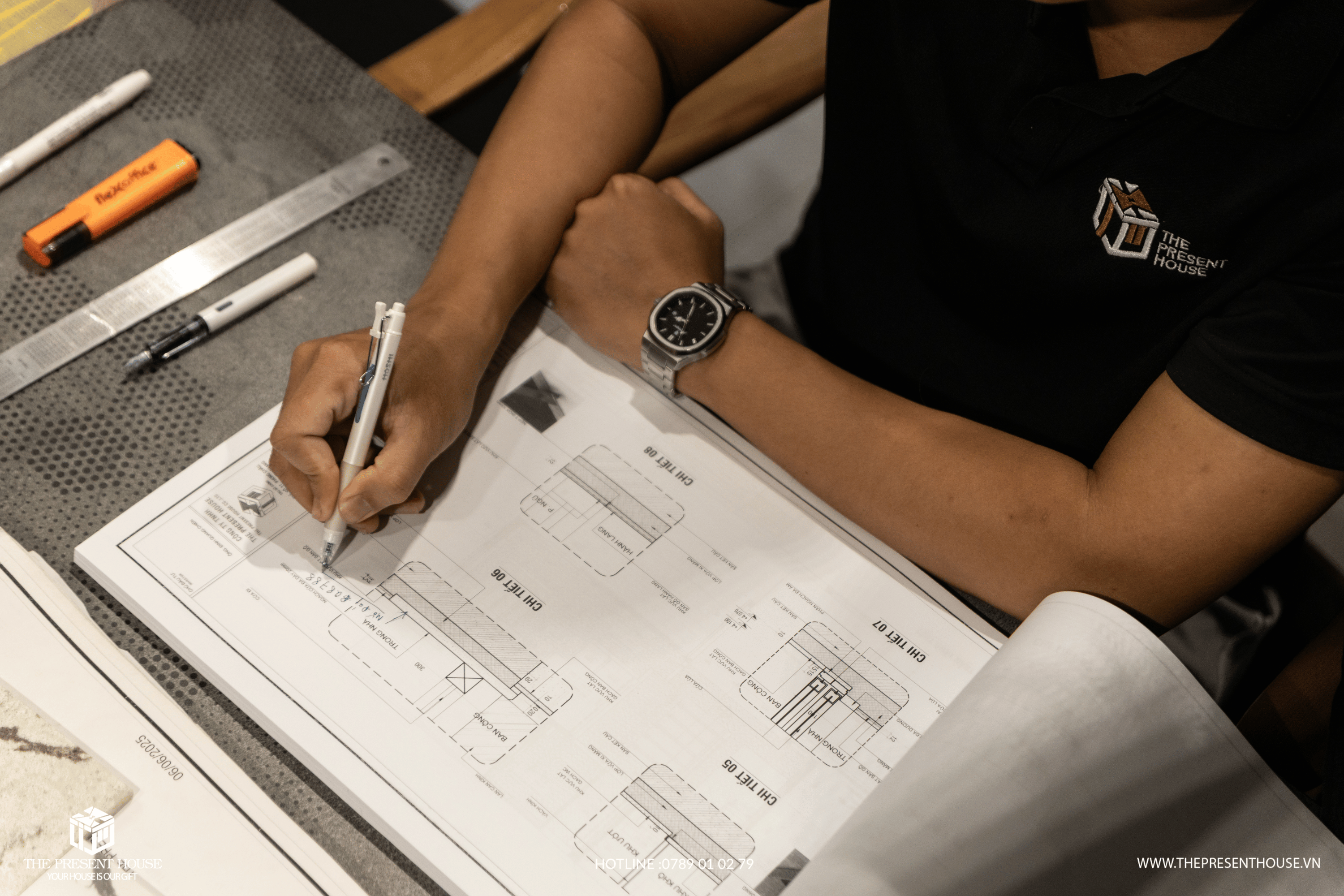

Sau khi bản vẽ thiết kế được duyệt, đội ngũ kỹ thuật TPH tiến hành bóc tách thành các hạng mục cụ thể: hệ tủ, trần, vách, quầy bar, cầu thang... mỗi hạng mục được triển khai thành một bộ shop drawing riêng.

Cách làm này giúp kiểm soát chi tiết ở cấp độ cao nhất, đồng thời dễ dàng đối chiếu, chỉnh sửa từng hạng mục mà không ảnh hưởng đến các phần còn lại của công trình.

2. Đối Chiếu Hiện Trạng Thực Tế Công Trình

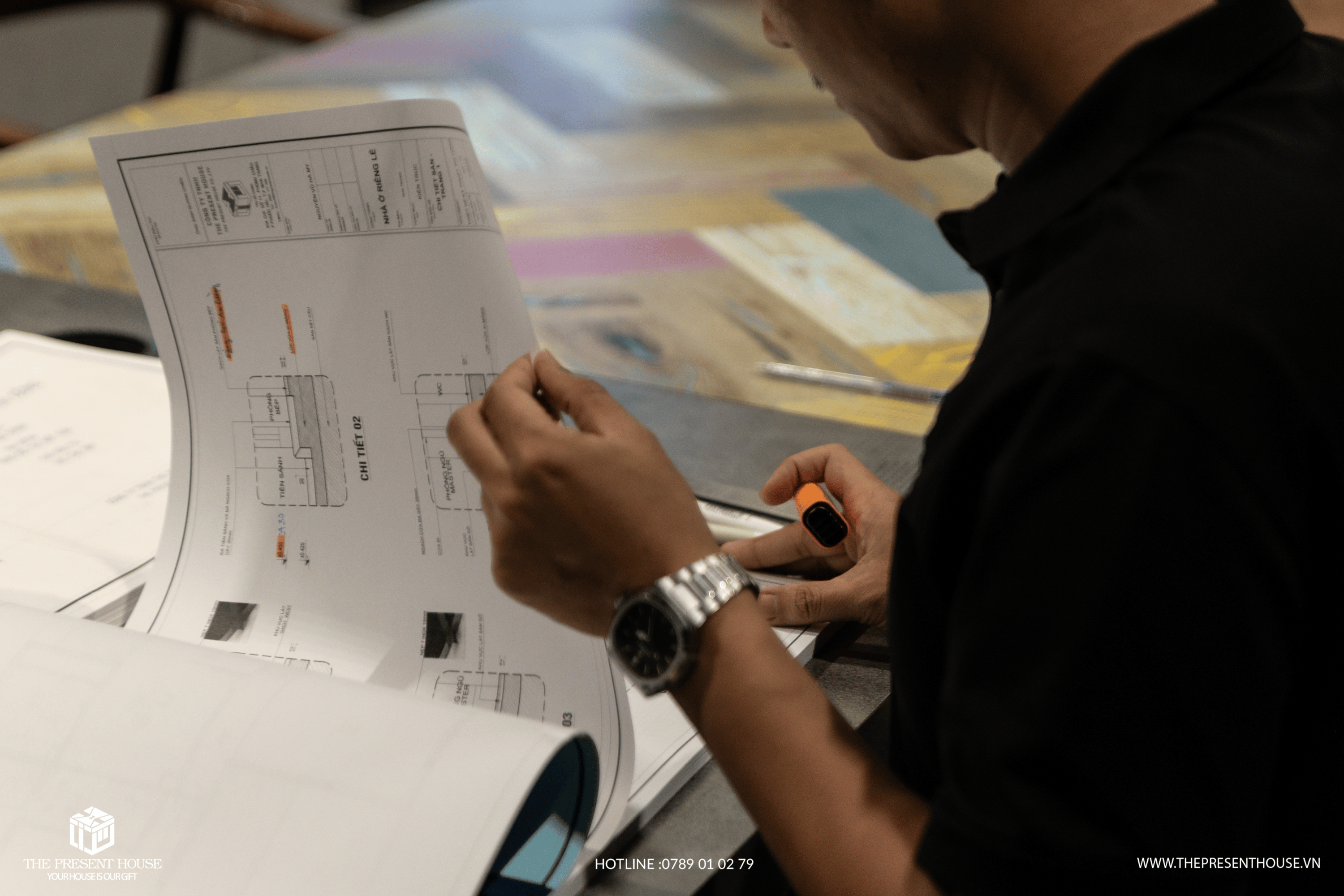

Trước khi hoàn thiện shop drawing, đội ngũ kỹ thuật đối chiếu lại với kích thước thực tế tại công trình, đảm bảo không có sai lệch giữa bản vẽ và hiện trạng thi công. Bước đối chiếu này đặc biệt quan trọng với các công trình cải tạo, nơi kết cấu thực tế có thể không hoàn toàn khớp với bản vẽ gốc ban đầu – tường có thể lệch vài centimet, trần có thể thấp hơn thiết kế dự kiến.

Nhờ bước đối chiếu này, mọi sai lệch giữa bản vẽ và hiện trường đều được phát hiện và xử lý trước khi bước vào giai đoạn sản xuất, thay vì để xưởng phát hiện ra khi đã cắt vật tư.

3. Trình Duyệt Và Phối Hợp Với Đội Thi Công

Shop drawing sau khi hoàn thiện được trình duyệt nội bộ trước khi chuyển đến xưởng sản xuất và đội thi công, đảm bảo mọi bên liên quan đều thống nhất về thông số kỹ thuật.

Trong quá trình thi công, đội ngũ shop drawing vẫn tiếp tục phối hợp, sẵn sàng điều chỉnh nếu phát sinh vướng mắc thực tế tại công trình, thay vì bàn giao bản vẽ rồi đứng ngoài cuộc.

Ai Là Người Sử Dụng Shop Drawing Trong Quá Trình Thi Công?

Shop drawing không chỉ dành cho một bộ phận duy nhất, mà được nhiều bên cùng tham chiếu trong suốt quá trình triển khai: xưởng sản xuất dùng để gia công đúng kích thước, đội thi công dùng để lắp đặt tại công trình, và kỹ sư giám sát dùng để đối chiếu, nghiệm thu từng hạng mục.

Chính vì có nhiều bên cùng sử dụng, một bộ shop drawing thiếu nhất quán hoặc thiếu chi tiết rất dễ dẫn đến tình trạng mỗi bên hiểu một cách khác nhau, kéo theo sai lệch khi ráp nối các hạng mục với nhau tại công trình thực tế.

Vì vậy, việc quản lý phiên bản shop drawing cũng quan trọng không kém việc lập ra chúng: mỗi khi có điều chỉnh, bản cập nhật cần được thông báo rõ ràng đến tất cả các bên liên quan, tránh tình trạng xưởng sản xuất hoặc đội thi công vô tình sử dụng nhầm phiên bản cũ.

Vì Sao Nên Chọn Đội Ngũ Shop Drawing Của The Present House

1. Đội Ngũ Kỹ Thuật Giàu Kinh Nghiệm

Đội ngũ shop drawing của TPH được đào tạo bài bản, có kinh nghiệm triển khai chi tiết kỹ thuật cho nhiều loại hình công trình, từ căn hộ, nhà phố đến biệt thự và showroom thương mại.

Kinh nghiệm này giúp phát hiện sớm những chi tiết dễ gây khó khăn khi thi công, thay vì để vấn đề phát sinh giữa chừng khi công trình đã triển khai.

● Kỹ sư triển khai bản vẽ chi tiết cho từng nhóm hạng mục: đồ gỗ, kim loại, đá, kính.

● Phối hợp chặt chẽ với xưởng sản xuất để đảm bảo tính khả thi khi gia công.

● Cập nhật shop drawing kịp thời nếu có thay đổi từ phía gia chủ.

2. Am Hiểu Đa Dạng Phong Cách Và Loại Hình Công Trình

Với kinh nghiệm triển khai nhiều phong cách và loại hình công trình, đội ngũ TPH có khả năng chuyển hóa các ý tưởng thiết kế thành hồ sơ shop drawing phù hợp với yêu cầu thi công thực tế. Nhờ đó, dù xuất phát từ phong cách nào, bản vẽ vẫn được cụ thể hóa rõ ràng để đội ngũ thi công có thể triển khai đúng tinh thần thiết kế ban đầu – từ căn hộ, nhà phố, biệt thự đến các không gian thương mại.

Đặc biệt, TPH không giới hạn việc triển khai shop drawing ở những dự án do mình thiết kế từ đầu. Các bản vẽ đến từ đơn vị thiết kế khác vẫn có thể được TPH tiếp nhận và triển khai, với điều kiện hồ sơ gốc đủ rõ ràng để kiểm tra, bóc tách và phát triển thành bản vẽ thi công chi tiết.

Shop drawing có thể là một khái niệm ít được gia chủ chú ý, nhưng lại là một trong những bước quan trọng để thu hẹp khoảng cách giữa bản vẽ và công trình thực tế. Trước khi lựa chọn đơn vị thi công, gia chủ hoàn toàn có thể đặt một câu hỏi rất đơn giản: "Đơn vị có thực hiện shop drawing trước khi thi công hay không?” Câu trả lời phần nào cho thấy cách một đội ngũ chuẩn bị và kiểm soát công việc phía sau những gì mắt thường nhìn thấy.

Với TPH, một bản vẽ đẹp không nên chỉ dừng lại ở ý tưởng. Từ bước rà soát hồ sơ, triển khai shop drawing đến quá trình thi công và hoàn thiện, mỗi chi tiết đều cần được làm rõ trước khi bắt đầu. Dù bản vẽ ban đầu được thực hiện bởi TPH hay một đơn vị thiết kế khác, TPH vẫn có thể đồng hành ở phía sau để đưa ý tưởng ấy đến gần hơn với công trình thực tế.
